1. Τι είναι η εσωτερική διαμέτρουER (ID)
1.1 Ορισμός και μέτρηση
ΟΕσωτερική διάμετρο (ID)ενός σωλήνα χάλυβα αναφέρεται στην πραγματική μέτρηση του κοίλου τμήματος μέσα στο σωλήνα - ουσιαστικά, ο χώρος μέσω του οποίου ένα υγρό, αέριο ή άλλες μεσαίες ροές. Είναι μια από τις πιο κρίσιμες διαστάσεις στη μηχανική σωληνώσεων, επειδή καθορίζει πόσο όγκο μπορεί να μεταφέρει ο σωλήνας.
Το αναγνωριστικό υπολογίζεται χρησιμοποιώντας έναν απλό γεωμετρικό τύπο:
Id=OD - πάχος 2 × τοίχωμα
Αυτός ο τύπος δείχνει ότι η εσωτερική διάμετρο εξαρτάται άμεσα από δύο παράγοντες - τοΕξωτερική διάμετρος (OD)και οπάχος τοίχου. Για παράδειγμα, εάν ένας χαλύβδινος σωλήνας έχει OD του114,3 mmκαι πάχος τοίχου6.02 mm, τότε:
Id=114.3 - (2 × 6.02)=102.26 mm
Ως εκ τούτου, η εσωτερική διάμετρο είναι περίπου102,3 mm.
1.1.1 Μέθοδοι μέτρησης
Στη βιομηχανική πρακτική, η εσωτερική διάμετρο επαληθεύεται μέσωβαθμονομημένα εσωτερικά μικρόμετρα, σάρωση με λέιζερ, ήΣυστήματα μέτρησης υπερήχων. Αυτές οι μέθοδοι επιτρέπουν στους κατασκευαστές να ανιχνεύουν αποκλίσεις σε πραγματικό χρόνο και να προσαρμόζουν ανάλογα την παραγωγή.
1.1.2 ID σε διαφορετικούς τύπους σωλήνων
Η σημασία της ταυτότητας ισχύει σε όλους τους τύπους σωλήνων -ERW (συγκολλημένη ηλεκτρική αντίσταση), LSAW (διαμήκεις βυθισμένο τόξο συγκολλημένο),σωληνίσκοι από χαλύβδινα. Ενώ οι τεχνικές κατασκευής ποικίλλουν, η διατήρηση ενός συνεπούς ID είναι ζωτικής σημασίας για την απόδοση και την ολοκλήρωση του συστήματος.
1.2 Γιατί το ID έχει σημασία περισσότερο από το ονομαστικό μέγεθος
Ενώονομαστικό μέγεθοςΠαρέχει μια βολική αναφορά για ταξινόμηση, δεν αντικατοπτρίζει το πραγματικό υγρό του σωλήνα - χωρητικότητα μεταφοράς. Οεσωτερική διάμετροκαθορίζει πραγματικόρυθμός ροής, πτώση πίεσης,ενεργειακή απόδοση.
1.2.1 Αντίκτυπος στους υπολογισμούς της μηχανικής
Σε πραγματικές εφαρμογές- παγκόσμιες εφαρμογές, οι μηχανικοί υπολογίζουν τη ροή και την πίεση χρησιμοποιώντας τοπραγματική εσωτερική διάμετρο, όχι το ονομαστικό. Ακόμη και η διαφορά των χιλιοστών μπορεί να επηρεάσει σημαντικά τα αποτελέσματα. Για παράδειγμα, σε ένα μακρύ αγωγό μετάδοσης νερού από την απόσταση, η μείωση του ID κατά 2% θα μπορούσε να οδηγήσει σε απώλεια 4-5% στον ρυθμό ροής και υψηλότερο κόστος ενέργειας αντλίας.
1.2.2 Λειτουργική αποδοτικότητα και ασφάλεια
Ένα μικρότερο αναγνωριστικό προκαλείυψηλότερη ταχύτητα ροήςκαιταραχή, που μπορεί να οδηγήσει σεαυξημένη τριβή, θόρυβος,φθορά. Με την πάροδο του χρόνου, αυτό μειώνει τη διάρκεια ζωής του συστήματος και αυξάνει το κόστος συντήρησης.
Επομένως, το αναγνωριστικό είναι ένας άμεσος δείκτης ενός σωλήναΛειτουργική αποδοτικότητα και περιθώριο ασφαλείας.
2. Η σχέση μεταξύ ID, ροής και πίεσης
2.1 Χωρητικότητα και ταχύτητα υγρού
Οεσωτερική διάμετροΚαθορίζει πόσο εύκολα μπορεί να μετακινηθεί ένα υγρό μέσω του αγωγού. Τα μεγαλύτερα αναγνωριστικά επιτρέπουν στους υψηλότερους όγκους να περάσουν σε χαμηλότερες ταχύτητες, να μειώνουν τις απώλειες τριβής και να διατηρούν σταθερά επίπεδα πίεσης. Αντίστροφα, τα μικρότερα ID αναγκάζουν την ίδια ποσότητα υγρού μέσω ενός στενότερου χώρου, αυξάνονταςταχύτητακαιπτώση πίεσης.
2.1.1 Ο ρόλος της απώλειας τριβής
Καθώς το υγρό κινείται κατά μήκος ενός σωλήνα, βιώνει αντίσταση από το τοίχωμα του σωλήνα - γνωστή ωςτριβή απώλεια. Αυτή η αντίσταση αυξάνεται καθώς η ταχύτητα αυξάνεται και μειώνεται το ID. Οι μηχανικοί χρησιμοποιούν τύπους όπως τοDarcy - εξίσωση weisbachΓια τον υπολογισμό της απώλειας κεφαλής, όπου το αναγνωριστικό εμφανίζεται ως κρίσιμη μεταβλητή.
2.1.2 Ενεργειακές επιπτώσεις
Σε συστήματα όπως τα δημοτικά δίκτυα νερού ή οι αγωγοί πετρελαίου, οι απώλειες τριβής μεταφράζονται απευθείας σεενεργειακά έξοδα. Οι αντλίες πρέπει να λειτουργούν σκληρότερα για να ξεπεραστούν η απώλεια πίεσης, πράγμα που σημαίνει ότι η διατήρηση του σωστού αναγνωριστικού μπορεί να εξοικονομήσει σημαντική επιχειρησιακή ενέργεια με την πάροδο του χρόνου.
2.2 Υπολογισμός Παράδειγμα
Για να απεικονίσετε τον τρόπο με τον οποίο η ID επηρεάζει τη ροή, εξετάστε δύο σωλήνες της ίδιας ονομαστικής διαμέτρου αλλά με διαφορετικά πάχη τοιχώματος.
| Ονομαστικό μέγεθος | Πρόγραμμα | Εξωτερική διάμετρος (mm) | Πάχος τοίχου (mm) | Εσωτερική διάμετρος (mm) | Χωρητικότητα ροής (σχετική) |
|---|---|---|---|---|---|
| NPS 4 | 40 | 114.3 | 6.02 | 102.3 | 100% |
| NPS 4 | 80 | 114.3 | 8.56 | 97.2 | 90% |
Ακόμα κι αν και οι δύο είναιNPS 4, το μικρότερο αναγνωριστικό του σωλήνα του Προγράμματος 80 μειώνει την χωρητικότητα ροής κατά περίπου 10%.
2.2.1 Long - Εφέ απόστασης
Σε μεγάλες αποστάσεις, αυτή η μικρή μείωση πολλαπλασιάζεται. Για παράδειγμα, σε αγωγό 10 χλμ., Το μικρότερο αναγνωριστικό ενδέχεται να απαιτεί μεγαλύτερες αντλίες ή υψηλότερη εισροή ενέργειας για την παροχή του ίδιου όγκου.
2.2.2 Δομικό εμπόριο - offs
Οι παχύτεροι τοίχοι αυξάνουν τη μηχανική αντοχή και την ανοχή πίεσης, αλλά μειώνουν την ικανότητα ροής. Έτσι, επιλέγοντας το βέλτιστοId - σε - αναλογία τοίχουείναι μια ισορροπία μεταξύδύναμηκαιυδραυλική απόδοση.
3. Βιομηχανικά πρότυπα για εσωτερική διάμετρο
3.1 Διεθνής τυποποίηση
Το αναγνωριστικό δεν καθορίζεται συνήθως απευθείας στα πρότυπα, αλλά προέρχεται από συνδυασμούςεξωτερική διάμετροκαιπάχος τοίχουπου αναφέρονται σε μεγάλες διεθνείς προδιαγραφές.
3.1.1 Βασικά πρότυπα
ASME B36.10m- Πρότυπο για συγκολλημένους και απρόσκοπτους σωλήνες από σφυρήλατο χάλυβα.
ISO 4200- Διεθνές πρότυπο για χαλύβδινες σωλήνες με καθορισμένες διαστάσεις και βάρη.
EN 10220- Ευρωπαϊκό πρότυπο για διαστάσεις και ανοχές των χαλύβδινων σωλήνων.
Κάθε πρότυπο περιλαμβάνει ολοκληρωμένους πίνακες διαστάσεων που ορίζουν OD, πάχος τοίχου και αντίστοιχο αναγνωριστικό για κάθε ονομαστικό μέγεθος και χρονοδιάγραμμα. Αυτά εξασφαλίζουνπαγκόσμια συμβατότητακαιΕνιαίες αναφορές μηχανικών.
3.1.2 συνέπεια σε όλους τους κατασκευαστές
Χάρη σε αυτά τα πρότυπα, ένας σωλήνας DN100 ή NPS 4 κατασκευάζεται στοΚίνα, Γερμανία, ήΟι Ηνωμένες Πολιτείεςθα έχει σχεδόν πανομοιότυπες εσωτερικές διαστάσεις. Αυτό είναι απαραίτητο για πολυεθνικά έργα και λειτουργίες συντήρησης.
3.2 ανοχές και ποιοτικό έλεγχο
3.2.1 Τυποποιημένες ανοχές
Τα περισσότερα πρότυπα επιτρέπουν μικρές αποκλίσεις στο πάχος του τοιχώματος και τη διάμετρο - τυπικά εντός ± 0,5% έως ± 1% των ονομαστικών διαστάσεων. Ενώ είναι αποδεκτές θεωρητικά, η υπερβολική παραλλαγή μπορεί να επηρεάσει τους υπολογισμούς ροής ή τη συμβατότητα με την τοποθέτηση.
3.2.2 Η ενισχυμένη ακρίβεια του Huayang
Για να το αντιμετωπίσετε,Huayang Steel PipeΕφαρμόζει αυστηρότερους εσωτερικούς ελέγχους. Χρήσηλέιζερ - βασισμένη στη μέτρηση διαστάσεων, μέτρηση υπερήχων τοίχου,Στο - παρακολούθηση ποιότητας γραμμής, Το Huayang διατηρεί τις αποκλίσεις ταυτότητας πολύ κάτω από τα τυπικά όρια. Αυτό εγγυάται ότι κάθε σωλήνας παραδίδεισυνεπής υδραυλική απόδοσηκαιαξιοπιστία διαστάσεων.
4. Πραγματικό - παγκόσμια σημασία της εσωτερικής διαμέτρου
4.1 αγωγοί νερού και φυσικού αερίου
4.1.1 Αντίκτυπος στην παράδοση ροής
Σεσυστήματα παροχής νερού, το αναγνωριστικό καθορίζει πόσο υγρό μπορεί να παραδοθεί ανά λεπτό σε νοικοκυριά ή βιομηχανικούς χρήστες. Ένα ακριβώς ελεγχόμενο αναγνωριστικό εξασφαλίζει ισορροπημένη πίεση σε όλο το δίκτυο.
4.1.2 σταθερότητα πίεσης
Σεαγωγοί φυσικού αερίου, η διατήρηση ενός ομοιόμορφου αναγνωριστικού είναι ακόμα πιο κρίσιμη. Η συμπιεστότητα αερίου ενισχύει την επίδραση των μεταβολών των διαστάσεων - Ένα ελαφρώς μικρότερο ID μπορεί να προκαλέσει αξιοσημείωτη παραλλαγή ή αναταραχή πίεσης, επηρεάζοντας την απόδοση κατάντη.
4.2 Βιομηχανικές σωληνώσεις διαδικασίας
4.2.1 Συμβατότητα με εξοπλισμό
Σεχημικά, τρόφιμα και μονάδες παραγωγής ενέργειας, οι σωληνώσεις επεξεργασίας πρέπει να ταιριάζουν με τις αντλίες, τους μετρητές ροής και τις βαλβίδες με ακρίβεια. Ακόμη και οι μικρές αποκλίσεις ταυτότητας μπορούν να προκαλέσουν ανισορροπίες πίεσης, σπηλαίωση σε αντλίες ή σφάλματα βαθμονόμησης στα όργανα.
4.2.2 Διάβρωση και κλιμάκωση
Ανομοιογενείς εσωτερικές επιφάνειες ή ελαφρά διαστατικά σφάλματα μπορούν να οδηγήσουν σεHotspots διάβρωσηςήσυσσώρευση κλίμακας, σταδιακά μειώνοντας περαιτέρω το αναγνωριστικό. Το ομαλό εσωτερικό φινίρισμα του Huayang ελαχιστοποιεί τέτοιους κινδύνους, επεκτείνοντας τη διάρκεια ζωής.
4.3 εφαρμογές πετρελαίου και ενέργειας
4.3.1 Βελτιστοποίηση απόδοσης
Σεμετάδοση πετρελαίου και φυσικού αερίου, Το ID καθορίζει άμεσα την απόδοση - την ποσότητα του υλικού που μεταφέρεται ανά μονάδα χρόνου. Η μείωση των ID κατά 3 mm σε αγωγό 50 km μπορεί να σημαίνει εκατοντάδες κυβικά μέτρα χαμένης χωρητικότητας ημερησίως.
4.3.2 Συντήρηση και απόδοση χοιρίδας
Για καθαρισμό και συντήρηση, "χοίρος"(μετρητές επιθεώρησης αγωγών) πρέπει να ταξιδεύει ομαλά μέσα στον σωλήνα. Οποιαδήποτε παραλλαγή στο ID μπορεί να εμποδίσει την κίνηση ή να προκαλέσει βλάβη στο όργανο. Η διατήρηση ενός ομοιόμορφου αναγνωριστικού εξασφαλίζειασφαλείς, αποτελεσματικές λειτουργίες συντήρησης.
5. Huayang Steel Pipe: Εξασφάλιση της ακρίβειας ID

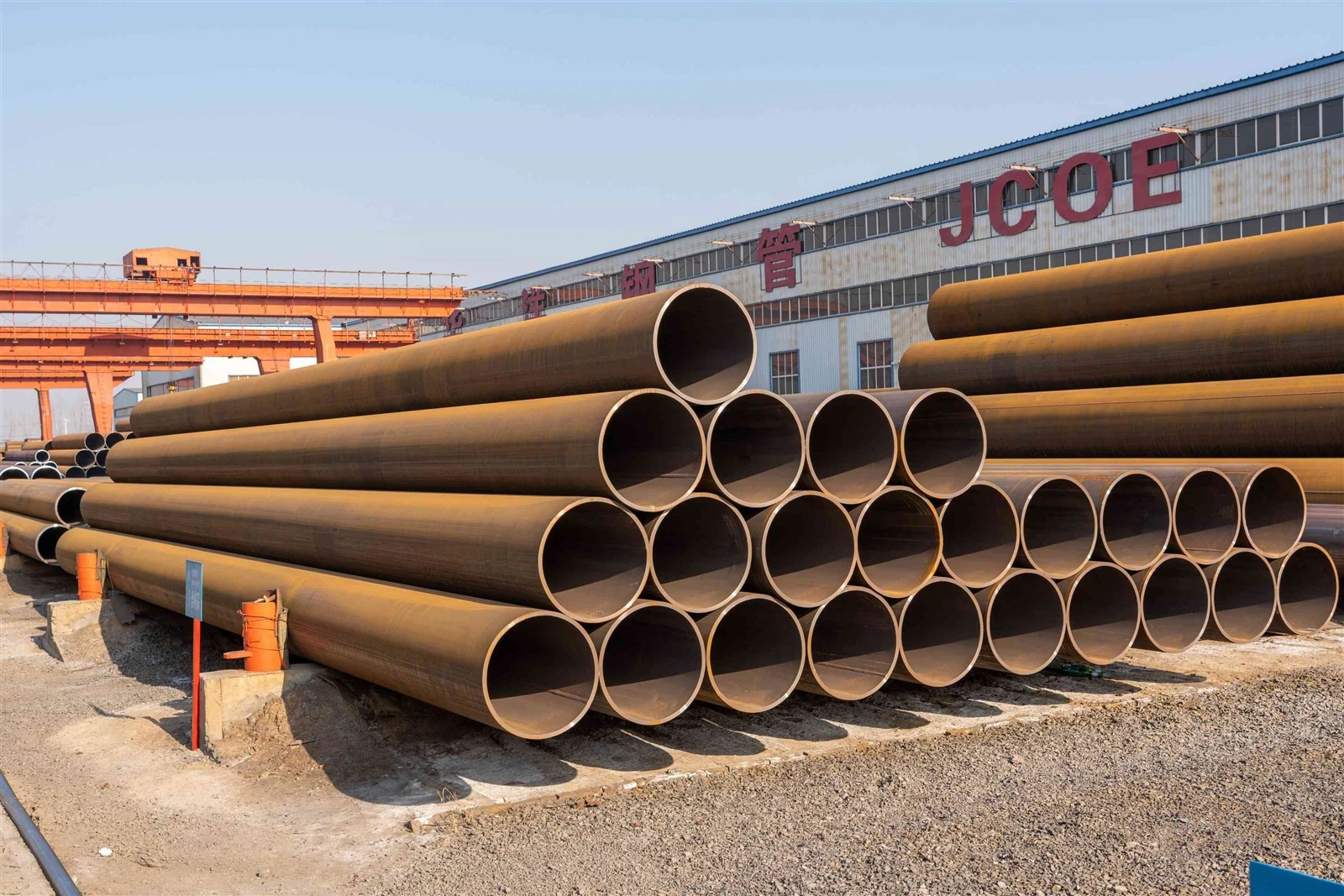

5.1 Ακρίβεια κατασκευής
Οι προηγμένες εγκαταστάσεις παραγωγής του Huayang Steel Pipe περιλαμβάνουνΕλάφιλος, Ελάφια,Πριόνιγραμμές, εξοπλισμένες μεπαρακολούθηση λέιζερ, Έλεγχος ψηφιακού πάχους τοίχου,πραγματικό - ανάδραση γεωμετρίας χρόνου.
5.1.1 Έλεγχος προηγμένης διαδικασίας
Κατά τη διαμόρφωση και τη συγκόλληση, ο Huayang παρακολουθεί συνεχώς τη γεωμετρία των σωλήνων. Τα αυτοματοποιημένα συστήματα ανατροφοδότησης Ρυθμίστε την πίεση σχηματισμού και το ρεύμα συγκόλλησης για να διατηρήσετε μια τέλεια στρογγυλή και συνεπή ταυτότητα.
5.1.2 Δημοσίευση - Επιθεώρηση παραγωγής
Μετά τη συγκόλληση και το μέγεθος, υφίστανται σωλήνεςυπερηχητική δοκιμήκαιυδροστατική επιθεώρησηΓια να επαληθεύσετε την ομοιομορφία. Αυτά τα βήματα εξασφαλίζουν ότι το τελικό προϊόν συναντά και τα δύοδιαστατικόςκαιεκτέλεσηπροδιαγραφές.
5.2 επαλήθευση και πιστοποίηση
5.2.1 Αναφορά διαστάσεων
Κάθε παρτίδα σωλήνων Huayang έρχεται με ένααναφορά διαστάσεωνΚαταχώριση ακριβών OD, πάχους τοίχου και τιμών ταυτότητας. Οι πελάτες μπορούν να χρησιμοποιήσουν αυτά τα δεδομένα για υπολογισμούς μηχανικής ή τρίτο - επαλήθευση κόμματος.
5.2.2 Τρίτη - Επιθεώρηση κόμματος
Ο Huayang συνεργάζεται επίσης μεSGS, Γεννητικός,TÜVΓια τις προαιρετικές τρίτες - επιθεωρήσεις κόμματος, εξασφαλίζοντας διαφάνεια και εμπιστοσύνη. Αυτές οι αναφορές επιβεβαιώνουν ότι τα προϊόντα του Huayang πληρούν πλήρως τις δηλωμένες προδιαγραφές ID.
6. Συμπέρασμα
Οεσωτερική διάμετροΟρίζει τον τρόπο με τον οποίο ένας σωλήνας εκτελεί - από την ταχύτητα ροής και τη σταθερότητα της πίεσης στην ενεργειακή απόδοση και τη συμβατότητα του εξοπλισμού. Ενώονομαστική διαμέτρουαπλοποιεί την ταξινόμηση,Το ID καθορίζει την πραγματικότητα.
Με την κατανόηση και τον έλεγχο της εσωτερικής διαμέτρου, οι μηχανικοί μπορούν να σχεδιάσουν συστήματα που είναι τόσο αποτελεσματικά όσο και αξιόπιστα.
Huayang Steel Pipeυπερηφανεύεται για τη διατήρηση του αυστηρού ελέγχου σε κάθε στάδιο παραγωγής, συνδυάζοντας την προηγμένη τεχνολογία με τα διεθνή πρότυπα. Από την ακριβή μέτρηση έως την αυστηρή επαλήθευση ποιότητας, το Huayang εξασφαλίζει ότι κάθε σωλήνας εκτελεί ακριβώς όπως σχεδιάστηκε -, παρέχοντας ακρίβεια, αξιοπιστία και μακρά - όρη τιμή για τους πελάτες παγκοσμίως.
